新能源汽車主要電力動力總成系統“三大電”——電機、電池、電控。電機的性能直接決定了電動汽車的爬坡、加速等主要性能指標，電機在汽車中起著重要的作用。
換句話說，你的車是否強大取決于它能達到多少速度。電機整機IP67防水和電機水道的氣密性非常重要。作為專業的氣密性檢測儀研發和生產集成商，岳信儀器還對汽車電機的氣密性防水試驗進行了深入研究，并在生產線上開發了高精度氣密性檢測儀。今天我想和大家分享一個案例。
一、分析汽車電機氣密性防水試驗難點
這次進行測試的是新能源汽車電機，主要為兩部分。
1.電機氣密性防水試驗：安裝通風閥前，先用快速接頭連接電機，通過氣密性檢測儀向電機內部充氣加壓。檢測后，氣密性檢測儀自動判斷電機是否有IP67防水性能。
2.電機水道有兩個出風口，一個用快速接頭堵塞，另一個用密封充氣。達到設定壓力后，氣密性檢測儀停止充氣，檢測并自動判斷是否合格。
測試快速接頭的設計必須考慮重復穩定性、測試效率和操作方便等因素。
二.如何對汽車電機進行防水和氣密性試驗

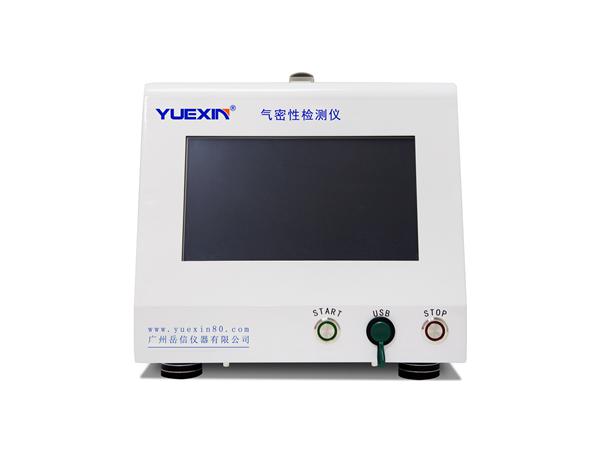

1.電機氣密性試驗：岳信儀器采用氣密性檢測儀和快速接頭，操作更加方便快捷。
測試前，氣密性檢測儀設置相應的測試參數，測試壓力為20Kpa±0.5kpa，測試時間20S，泄漏率達到或超過80ml/min，判斷不合格。
測試時，將快速接頭與汽車電機透氣閥接口連接密封，按下氣密性檢測儀啟動按鈕，將氣密性檢測儀充入電機20Kpa氣體穩定后，氣密性檢測儀通過工件內壓力變化檢測電機氣密性，顯示泄漏值和判斷結果。
如果汽車電機泄漏，氣密性檢測儀顯示泄漏值越來越大，結果達到或超過80ml/min氣密性檢測儀檢測結果顯示時“不合格”字樣表示氣密性測試不合格。
如果檢測到的汽車電機不漏氣，充氣后的氣壓基本保持不變，氣密性檢測儀上顯示的壓力值穩定，泄漏值小于80ml/min，氣密性檢測儀顯示測試結果“合格”字樣，表示氣密性測試通過。
2.電機水道氣密性試驗：使用氣密性檢測儀和快速接頭，操作更方便快捷。試驗前，氣密性檢測儀設置相應的試驗參數，試驗壓力為200Kpa±0.5kpa，測試時間20S，泄漏率達到或超過4ml/min，判斷不合格。
3.測試時，將快速接頭與汽車電機充氣口連接密封，按下氣密性檢測儀啟動按鈕，將氣密性檢測儀充入電機200Kpa氣體穩定后，氣密性檢測儀通過工件內壓變化檢測電機氣密性，顯示泄漏值和判斷結果。
如果汽車電機泄漏，氣密性檢測儀顯示泄漏值越來越大，結果達到或超過4ml/min時氣密性檢測儀檢測結果顯示“不合格”字樣表示氣密性測試不合格。
如果檢測到的汽車電機不漏氣，充氣后的氣壓基本保持不變，氣密性檢測儀上顯示的壓力值穩定，泄漏值小于4ml/min，顯示氣密性測試結果“合格”字樣，表示氣密性測試通過。
